Polstergelenke für Armlehnen und Kopfstützen
Zahnrastung
Polstergelenk CA 33
Für die Verstellung von Armlehnen und Kopfstützen

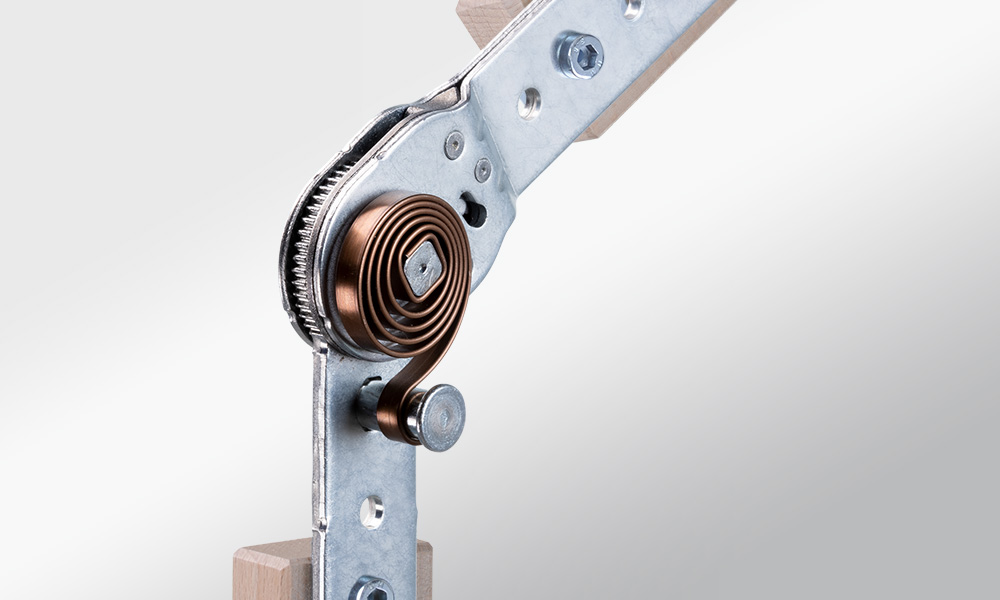

- Ausgleich der Polsterspannung durch Torsionsfeder =

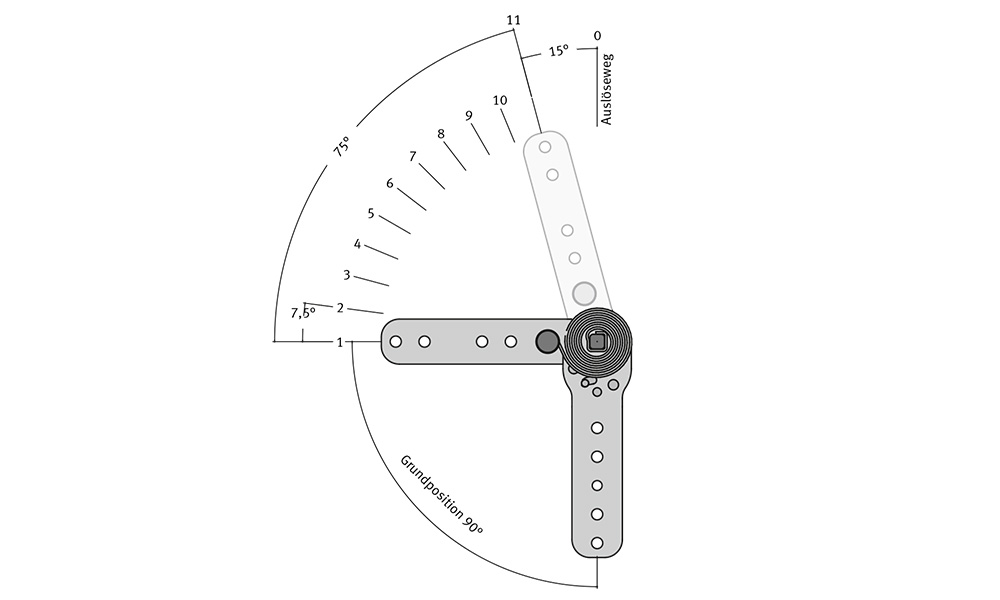

kein ungewolltes Aufspringen der Arm- bzw. Kopfstütze - feine Zahnrastung 7,5° pro Stufe
- waagerechter und senkrechter Einbau möglich
- für alle Polstergelenke der Serie CA 25 möglich

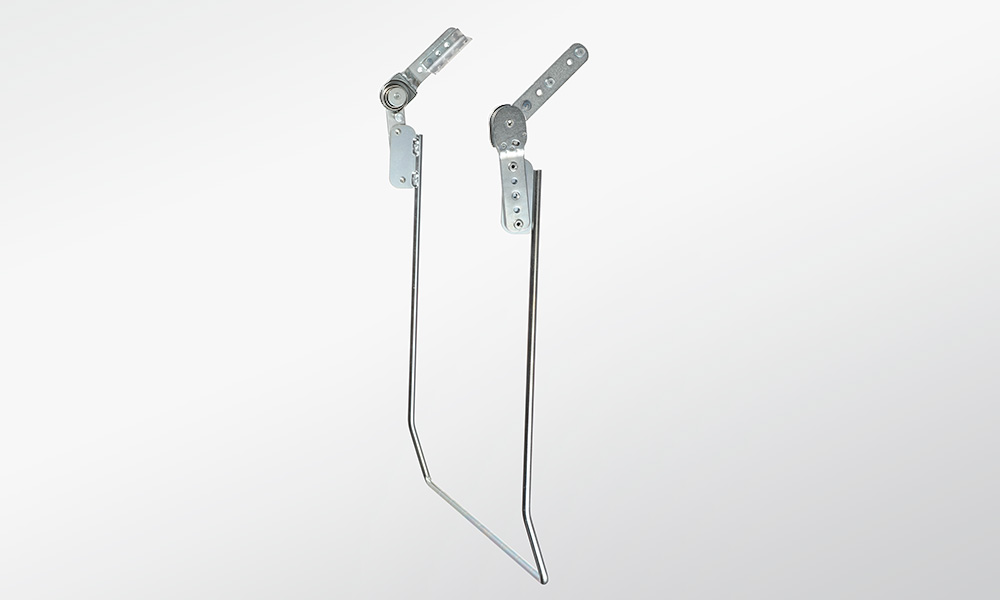

- mit Winkeln und Hebeln für jede Einbausituation
| Grundposition | Raststufen | Endstellung inkl. Auslöseweg | Rückstelldrehmoment Nm | Drehmoment Nm/Set | mit Winkel | VE | Artikel | TDB |
| 90⁰ | 15 | 210⁰ | 1,5 | 300 | – | Stück | CA 33-05 | |
| 90⁰ | 13 | 195⁰ | 1,5 | 300 | – | Stück | CA 33-06 | |
| 90⁰ | 11 | 180⁰ | 1,5 | 300 | – | Stück | CA 33-07 | |
| 90⁰ | 8 | 157,5⁰ | 1,5 | 300 | – | Stück | CA 33-08 | |
| 105⁰ | 17 | 240⁰ | 1,5 | 300 | – | Stück | CA 33-20 | |
| 105⁰ | 15 | 225⁰ | 1,5 | 300 | – | Stück | CA 33-21 | |
| 105⁰ | 9 | 180⁰ | 1,5 | 300 | – | Stück | CA 33-23 | |
| 180⁰ | 8 | 247,5⁰ | 1,5 | 300 | – | Stück | CA 33-38 | |
| 180⁰ | 7 | 240⁰ | 1,5 | 300 | – | Stück | CA 33-39 | |
| 180⁰ | 6 | 232,5⁰ | 1,5 | 300 | – | Stück | CA 33-40 | |
| 180⁰ | 5 | 225⁰ | 1,5 | 300 | – | Stück | CA 33-41 | |
| 90⁰ | 8 | 157,5⁰ | 1,5 | 300 | ✕ | Set | CA 34-03 | |
| 105⁰ | 9 | 180⁰ | 1,5 | 300 | ✕ | Set | CA 34-04 | |
| 180⁰ | 7 | 240⁰ | 1,5 | 300 | ✕ | Set | CA 34-05 | |
| 180⁰ | 6 | 232,5⁰ | 1,5 | 300 | ✕ | Set | CA 34-06 | |
| 180⁰ | 5 | 225⁰ | 1,5 | 300 | ✕ | Set | CA 34-07 |
